شرکت رایا مولد وارد کننده انواع دیود ژنراتور سه فاز ( یکسو کننده ژنراتور سه فاز ) در برندهای پل دیود استمفورد انگلستان ، پل دیود مکالته ایتالیا ، پل دیود لوری سومر فرانسه ، پل دیود نعلی سه فاز استمفورد پاور چین ، پل دیود مارکون و پل دیود ژنراتور آماده فروش به صورت تکی یا تعداد به مشتریان گرامی باشد ، دیود نعلی دیزل ژنراتور ، پل دیود ژنراتور سه فاز ، دیود نعلی ژنراتور سه فاز ، یکسو ساز ژنراتور 3 فاز از اسامی این قطعه می باشد که وظیفه تبدیل موج ac به dc جهت تحریک رتور ژنراتور را بعهده دارد. در موقع خرید به اصل و با کیفیت بودن و همچنین آمپر دیود ژنراتور توجه نمایید که سبب تغییر قیمتی می شود و متاسفانه افرادی با قطعاتی بی کیفیت و برچسب مدل های مختلف اقدام به فروش می نمایند لذا در این خصوص می توان با کارشناس این شرکت جهت مشاوره رایگان تماس حاصل فرمایید.

فروشگاه دیود ژنراتور سه فاز

انواع پل دیود ژنراتور

محل استقرار پل دیود و رتور بر روی شفت ژنراتور به محوریت مرکز می باشد و این پل دیودها به صورت نعلی و مستطیل و یا پیچی بر حسب نوع ژنراتور می توان تهیه نمود.

پل دیود ژنراتور استمفورد انگلستان

پل دیود ژنراتور مکالته ایتالیا

پل دیود ژنراتور استمفورد پاور چین

پل دیود ژنراتور لوری سومر فرانسه

پل دیود ژنراتور مارکن انگلستان

نحوه عملکرد یکسو ساز ژنراتور سه فاز

در ژنراتور سه فاز جهت یکسو سازی ولتاژ متناوب به مستقیم در روتور از یکسوساز دیود ژنراتور سه فاز استفاده می شود که این ولتاژ مستقیم جهت تحریک ژنراتور در استاتور القا می نماید. دیود نعلی دیزل ژنراتور یا دیود ژنراتور سه فاز از شش دیود تشکیل شده است که ولتاژ متناوب را در هر نیم سیکل توسط سه دیود یکسو می نماید.در واقع پل دیود ژنراتور به عنوان یک پل کامل موج 3 فاز متصل می شوند ، که مدار معمولی تری برای آن است اکنون نشان داده شده است تا به شما کمک کند تا درک کنید که چرا هر یک از سیم پیچ های فاز دارای دو هدایت است. در مدار ذیل می توان دریافت که یکسو کننده تمام موج بوده که هم در سیکل منفی و هم در سیکل مثبت یکسوسازی را انجام میدهد.

برندهای یکسو ساز ژنراتور موجود در رایامولد

همانطور که می دانیم به دلیل تحریم و بالا رفتن قیمت ارز واردات با مشکلات فراوانی همراه شده است و واردات اجناس اورجینال بسیار سخت شده است اما شرکت رایا مولد برند هایی نظیر GOLDSTAR ، SQL، CO CO که با توجه به تجربه استفاده در ژنراتور به خوبی جواب پس داده را روانه بازار و فروش کرده است. آمپراژ این دیود ها در نوع10و 20و30و 50 و 70 و 100 آمپر می باشد

نحوه تست دیود ژنراتور سه فاز

ابتدا اهم متر رو روی تست دیود گذاشته از یک سمت باید راه بده و از یک سمت راه ندهد ،البته بعضی از اهم مترهای ارزون قیمت نمیتونه نشون بده،بایستی روی مقاومت بالا در حد چند مگا بذاری و تست کنی ،حتی مقاومتهای دیود ها رو هم با هم مقایسه نماییم

نقش دیود نعلی دیزل ژنراتور در تولید برق

نقش دیودهای ژنراتور در تولید برق بسیار مهم است، زیرا این دستگاه های نیمه هادی به عنوان تمرکز در تبدیل جریان متناوب (AC) تولید شده توسط ژنراتورها به شکل پایدار و قابل استفاده جریان مستقیم (DC) عمل می کنند. مشارکت آنها فراتر از یک اصلاح ساده است و جنبه های مهمی را در بر می گیرد که کارایی و قابلیت اطمینان کل فرآیند تولید برق را افزایش می دهد.

فرایند اصلاح پل دیود ژنراتور

ژنراتورها خروجیAC تولید می کنند که با سیکل های ولتاژ متناوب مشخص می شود. دیودهای ژنراتور، از جمله دیودهای یکسو کننده مانند یکسو کننده پل، تبدیل این AC نوسانی را به یک جریان صاف و یک طرفه DC تسهیل می کنند. این اصلاح برای اطمینان از سازگاری با اکثر دستگاه های الکترونیکی که به منبع تغذیه ثابت و قابل پیش بینی وابسته هستند، ضروری است.

راندمان تبدیل یکسو ساز ژنراتور

دیودهای ژنراتور نقش مهمی در بهینه سازی راندمان تبدیل توان دارند. فرآیند یکسوسازی تلفات انرژی را به حداقل می‌رساند و به جریان ساده‌تر انرژی کمک می‌کند. این راندمان افزایش یافته برای برآوردن نیازهای کاربردهای مختلف، اعم از برق رسانی لوازم خانگی گرفته تا رانندگی ماشین آلات صنعتی، ضروری است.

اتلاف گرما و طول عمر دیود ژنراتور سه فاز

چالش های مربوط به اتلاف گرما در طول فرآیند اصلاح از طریق تحقیق و توسعه مداوم برطرف می شود. بهبود قابلیت های مدیریت حرارتی دیودهای ژنراتور نه تنها قابلیت اطمینان آنها را افزایش می دهد، بلکه طول عمر عملیاتی آنها را افزایش می دهد و به طول عمر سیستم های تولید برق کمک می کند.

چالش ها و نوآوری ها در فناوری پل دیود ژنراتور

دیود نعلی دیزل ژنراتور به عنوان اجزای جدایی ناپذیر در سیستم های تولید برق بدون چالش نیستند. پرداختن به این چالش ها برای افزایش قابلیت اطمینان و کارایی تولید برق بسیار مهم است.

اتلاف حرارت

یکی از چالش های برجسته در اتلاف موثر گرمای تولید شده در طول فرآیند یکسوسازی نهفته است. گرمای بیش از حد می تواند عملکرد و طول عمر دیودهای ژنراتور را به خطر بیندازد. نوآوری‌های جاری بر توسعه دیودهایی با قابلیت‌های مدیریت حرارتی بهبودیافته تمرکز می‌کنند که عملکرد بهینه را حتی در شرایط استرس بالا تضمین می‌کند.

پیشرفت های فناوری نیمه هادی یکسو ساز ژنراتور

نوآوری در مواد نیمه هادی و فرآیندهای تولید در شکل دادن به آینده فناوری دیود ژنراتور مهم است. دیودهای کارآمدتر و فشرده‌تر، محققان را به کشف مواد جدید و تکنیک‌های ساخت سوق می‌دهد. پیشرفت‌ها در این زمینه‌ها به توسعه دیودهای ژنراتور کمک می‌کند که نه تنها از نظر انرژی کارآمدتر هستند، بلکه از نظر اندازه کوچک‌تر نیز هستند و انعطاف‌پذیری بیشتری در کاربردهای مختلف ارائه می‌دهند.

ادغام فناوری های هوشمند

ادغام فناوری‌های هوشمند در سیستم‌های دیود ژنراتور یک روند رو به رشد است. گنجاندن سنسورها و دستگاه های نظارتی امکان تجزیه و تحلیل عملکرد در زمان واقعی را فراهم می کند، امکان تعمیر و نگهداری فعال و به حداقل رساندن زمان خرابی را فراهم می کند. این تغییر به سمت سیستم‌های دیود هوشمند، قابلیت اطمینان و پاسخگویی کلی تنظیمات تولید برق را افزایش می‌دهد.

مواد و تولید پایدار

با افزایش فشار روی ژنراتورهای پایدار ، محققان در حال بررسی مواد سازگار با محیط زیست و فرآیندهای تولید دیودهای ژنراتور هستند. این شامل استفاده از مواد قابل بازیافت و روش‌های ساخت آگاهانه با محیط‌زیست، همسو با تلاش‌های جهانی برای کاهش اثرات زیست‌محیطی قطعات الکترونیکی است.

کاربردهای فناوری نانو

هدف محققان با استفاده از مواد و ساختارهای نانومقیاس افزایش کارایی و عملکرد دیودها است. این پیشرفت‌های فناوری نانو پتانسیل بازتعریف قابلیت‌های دیودهای ژنراتور را دارند و راه‌های جدیدی را برای تبدیل و ذخیره انرژی باز می‌کنند.

DIOD SQL 10A 1200V

دیود ژنراتور سه فاز SQL 10A یکسوکننده سه فاز با جریان خروجی 10 آمپر و ولتاژ تا 1200 ولت بر روی ژنراتور های سه فاز کوچک ژنراتور استریم ، استمفورد پاور و غیره مورد استفاده قرار میگیرد. از جمله مشخصات این دیود به جریان خروجی مستقیم 10 A ، حداکثر پیک تکراری ولتاژ مسدود کننده معکوس 1200 V، حداکثر مجاز متوسط جریان رو به جلو 5A ، اوج افزایش جریان رو به جلو 175 A ، حداکثر جریان معکوس پیک تکراری 5 میلی آمپر ، ولتاژ RMS 2500V ، مقاومت حرارتی 5.0 ºC/W ، دمای محل اتصال pn125 درجه سانتی گراد ، وزن 47 گرم ، و ابعاد 60در 32 در 25 اشاره نمود.

DIOD SQL20A 1200V

یکسو ساز ژنراتور SQL 20A : این دیود در ژنراتور های استریم استمفورد پاور و غیره جهت یکسو سازی با امپر 20 و ولتاژ 1200 ولت مورد استفاده قرار می گیرد. از جمله سایر مشخصات این دیود میتوان به موارد ذیل اشاره نمود:

محدوده جریان و ولتاژ گسترده: از محدوده جریان 5 آمپر تا 300 آمپر در دمای 55 درجه سانتی گراد و محدوده ولتاژ 100 ولت تا 1600 ولت پشتیبانی می کند. طرح کلی: با فضای کوچک و صرفه جویی در فضا برای کاربردهای همه کاره طراحی شده است. تکنیک های جوشکاری خلاء: اتصالات قوی و قابل اعتماد را برای دوام بیشتر تضمین می کند. تراشه های دیود سلولی GPP: کارایی و عملکرد عالی را با نسبت توان به حجم خوب ارائه می دهد. یکسوسازی هدایت دمای بالا: امکان عملکرد پایدار و قابل اعتماد در محیط های با دمای بالا را فراهم می کند.

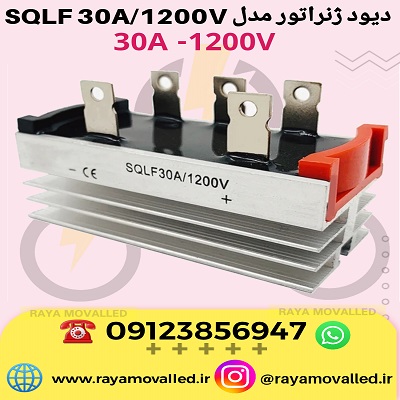

DIOD SQLF 30A/1200V

یکسو کننده پل دیود سه فاز SQL3012 دیود ژنراتور سه فاز یک مدار یکسو کننده پل از شش دیود است که در فرآیند تبدیل جریان متناوب استفاده می شود. جریان مستقیم خروجی I D – 30 آمپر ، ولتاژ معکوس پیک تکراری V RRM – 1200 ولت . قطبیت پایانه ها روی کیس یا مستقیماً روی خود مخاطبین نشان داده شده است: ورودی با علامت squiggle “~” مشخص شده است – جریان AC به این مخاطبین اعمال می شود. خروجی DC با علائم “+” و “-” مشخص شده است – یک جریان مستقیم ضربانی دریافت می کنیم. برای صاف کردن جریان ضربانی حاصل از یک فیلتر استفاده می شود که اغلب یک خازن با ظرفیت بالا است. خنک سازی پل های یکسو کننده SQL با طراحی هیت سینک محفظه نوع رادیاتور یا نصب اضافی محصول بر روی هیت سینک (کولر) انجام می شود. علامت گذاری محصول، نمودار سیم کشی اتصال دیودها نیز روی کیس نشان داده شده است. ویژگی های پل های دیود سه فاز SQL30A 1200V: تلفات کم در حالت. ولتاژ معکوس بالا و قابلیت جابجایی جریان بالا؛ نصب آسان شاسی؛ جریان موج بالا کاربردهای اصلی آنها عبارتند از: یکسو کننده برای منابع تغذیه. یکسو کننده ورودی برای درایوهای فرکانس متغیر؛ یکسو کننده برای منابع میدان موتور dc. یکسو کننده های شارژر باتری پل های دیودی سه فاز دارای ویژگی های زیر است.

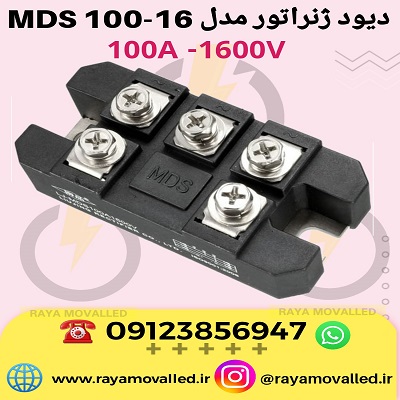

DIOD MDS 100-16

یکسو کننده پل دیود ژنراتور MDS100-16 یک مدار یکسو کننده پل از شش دیود است که در فرآیند تبدیل جریان متناوب استفاده می شود. جریان مستقیم خروجی I D – 100 آمپر ، ولتاژ معکوس پیک تکراری V RRM – 1600 ولت . قطبیت پایانه ها روی کیس یا مستقیماً روی خود مخاطبین نشان داده شده است: ورودی با علامت squiggle “~” مشخص شده است – جریان AC به این مخاطبین اعمال می شود. خروجی DC با علائم “+” و “-” مشخص شده است – یک جریان مستقیم ضربانی دریافت می کنیم. برای صاف کردن جریان ضربانی حاصل از یک فیلتر استفاده می شود که اغلب یک خازن با ظرفیت بالا است. خنک کننده پل های یکسو کننده MDS توسط طراحی هیت سینک محفظه نوع رادیاتور یا نصب اضافی محصول بر روی هیت سینک (کولر) انجام می شود. علامت گذاری محصول، نمودار سیم کشی اتصال دیودها نیز روی کیس نشان داده شده است. ویژگی های پل های دیودی سه فاز MDS100-16: تلفات کم در حالت. ولتاژ معکوس بالا و قابلیت جابجایی جریان بالا؛ نصب آسان شاسی؛ جریان موج بالا کاربردهای اصلی آنها عبارتند از: یکسو کننده برای منابع تغذیه. یکسو کننده ورودی برای درایوهای فرکانس متغیر؛ یکسو کننده برای منابع میدان موتور

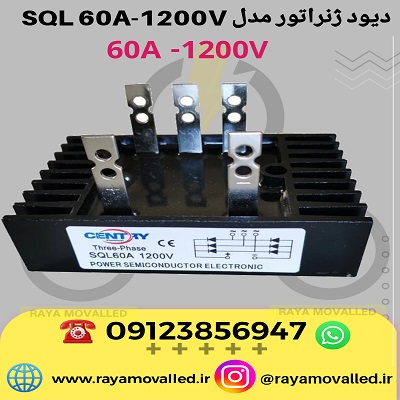

DIOD SQL 60A-1200V

یکسو کننده پل دیود سه فاز SQL6012 AS یک مدار یکسو کننده پل از شش دیود است که در فرآیند تبدیل جریان متناوب استفاده می شود. جریان مستقیم خروجی I D – 60 آمپر ، پیک ولتاژ معکوس تکراری V RRM – 1200 ولت . قطبیت پایانه ها روی کیس یا مستقیماً روی خود مخاطبین نشان داده شده است: ورودی با علامت squiggle “~” مشخص شده است – جریان AC به این مخاطبین اعمال می شود. خروجی DC با علائم “+” و “-” مشخص شده است – یک جریان مستقیم ضربانی دریافت می کنیم. برای صاف کردن جریان ضربانی حاصل از یک فیلتر استفاده می شود که اغلب یک خازن با ظرفیت بالا است. خنک سازی پل های یکسو کننده SQL با طراحی هیت سینک محفظه نوع رادیاتور یا نصب اضافی محصول بر روی هیت سینک (کولر) انجام می شود. علامت گذاری محصول، نمودار سیم کشی اتصال دیودها نیز روی کیس نشان داده شده است. ویژگی های یکسو ساز ژنراتور SQL60A 1200V: تلفات کم در حالت. ولتاژ معکوس بالا و قابلیت جابجایی جریان بالا؛ نصب آسان شاسی؛ جریان موج بالا کاربردهای اصلی آنها عبارتند از: یکسو کننده برای منابع تغذیه. یکسو کننده ورودی برای درایوهای فرکانس متغیر؛ یکسو کننده برای منابع میدان موتور dc. یکسو کننده های شارژر باتری پل های دیودی سه فاز دارای ویژگی های زیر است: مسکن استاندارد صنعت. تلفات استاتیکی و دینامیکی کم، مقادیر بالای V RRM / V RSM ، تجربه گسترده استفاده از دستگاه ها در صنایع مختلف.

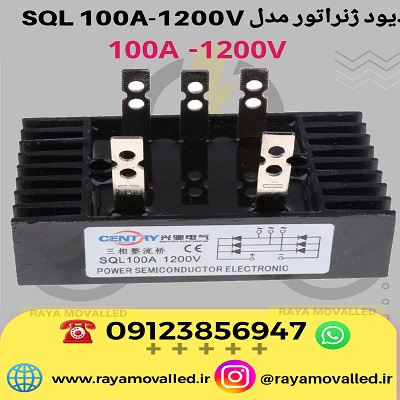

DIOD SQL100A-1200V

نصب آسان: ماژول یکسو ساز ژنراتور دارای طراحی جمع و جور و کاربر پسند است که امکان نصب و ادغام آسان در سیستم های مختلف را فراهم می کند. دارای پایانه های مشخص شده برای سیم کشی راحت و راه اندازی بدون دردسر است.

یکسوسازی با توان بالا: ماژول یکسو کننده پل دیود آلترناتور 3 فاز 100A 1200 ولت (SQL100A) برای کاربردهای یکسوسازی با توان بالا طراحی شده است. این به طور موثر برق AC را به برق DC تبدیل می کند و عملکرد براق و قابل اعتماد را تضمین می کند.

طیف گسترده ای از کاربردها: این ماژول یکسو کننده پل دیودی همه کاره است و می تواند در طیف گسترده ای از کاربردها، از جمله منابع تغذیه، درایوهای موتور، ماشین های جوشکاری، شارژر باتری و موارد دیگر استفاده شود. این یکسوسازی کارآمد و پایدار را برای سیستم های الکتریکی مختلف فراهم می کند.

قوی و بادوام: این ماژول یکسو کننده پل دیودی با مواد با کیفیت بالا ساخته شده است تا دوام و طول عمر را تضمین کند. این می تواند سطوح ولتاژ و جریان بالا را تحمل کند و برای کاربردهای صنعتی و الکترونیکی مناسب است.

عملکرد قابل اعتماد: ماژول یکسو کننده پل دیود عملکرد قابل اعتماد و سازگار را حتی در شرایط سخت تضمین می کند. دارای قابلیت اتلاف گرما عالی است و برای تحمل بارهای با توان بالا طراحی شده است و یک اصلاح قابل اعتماد را برای مدت طولانی ارائه می دهد.

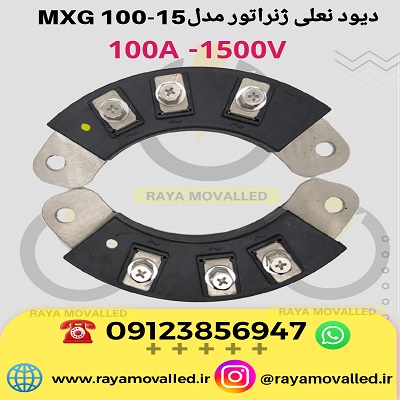

DIOD MXG 100-15

دیود نعلی دیزل ژنراتور سری MXG/Y

ماژول‌های سری MXG/Y، یکسوسازهای پل دیودی چرخان با عملکرد بالا هستند که برای ژنراتورهای بدون جاروبک طراحی شده‌اند. وظیفه اصلی این ماژول‌ها، تبدیل خروجی AC ژنراتور به DC برای تغذیه بارهای مختلف است.

ویژگی‌های کلیدی:

بهره‌وری بالا: استفاده از تریستورهای سیلیکونی (SCR) پیشرفته و دیودهای بازیابی سریع.نشتی کم و افت ولتاژ پایین: افزایش بازدهی انرژی و کاهش اتلاف توان.قابلیت اطمینان بالا: عملکرد پایدار و طولانی‌مدت.حفاظت کامل: دارای حفاظت در برابر اضافه‌جریان، اضافه‌ولتاژ و دمای بیش از حد جهت ایمنی عملکرد.

فناوری اصلی:در قلب این ماژول‌ها دیود چرخان قرار دارد؛ دیودی خاص که قادر است با فرکانس بالا بین حالت هدایت مستقیم و معکوس سوئیچ کند. این ویژگی باعث می‌شود که عمل یکسوسازی و فیلتر کردن ولتاژ خروجی ژنراتور به‌خوبی انجام شود. هر ماژول MXG/Y شامل چندین دیود ژنراتور سه فاز است که امکان پشتیبانی از ژنراتورهای بدون جاروبک در توان‌ها و ولتاژهای مختلف را فراهم می‌کند.

کاربرد:این ماژول‌ها از اجزای حیاتی ژنراتورهای بدون جاروبک به شمار می‌آیند و نقش کلیدی در یکسوسازی و حفاظت از خروجی الکتریکی ژنراتور دارند. استفاده از آن‌ها موجب عملکردی پایدار، ایمن و با بازدهی بالا در ژنراتور می‌شود.

DIOD 20,25,50,85 A

این دیود ها موجود در رایا مولد در انواع 20- 25- 50 – 85 آمپر رکتیفایر ژنراتور از متریال با کیفیت بالا ساخته شده که از سختی بالا و مقاومت در برابر سایش برخوردار است. این ویژگی‌ها باعث می‌شوند تا شکل و عملکرد خود را در طول زمان حفظ کرده و دوام طولانی‌تری در کاربردهای سخت داشته باشد.

ساخت با کیفیت بالا: این پل دیود ژنراتور با دقت و ظرافت ساخته شده و دارای رزوه‌های مشخص و دقیق است که نصب ایمن و بدون شل شدن را تضمین می‌کند. این دقت در ساخت، اطمینان از عملکرد قابل‌اعتماد آن را در حین کار فراهم می‌سازد و آن را به قطعه‌ای مطمئن برای ژنراتور شما تبدیل می‌کند.

قطعه جایگزین ایده‌آل: این دیود فشرده با ابعاد استاندارد، گزینه‌ای مناسب برای جایگزینی دیودهای قدیمی یا آسیب‌دیده است و بدون نیاز به اصلاحات گسترده، کارایی و عملکرد ژنراتور شما را بازیابی می‌کند.

نصب آسان: طراحی این دیود رکتیفایر ژنراتور به‌گونه‌ای است که نصب آن را ساده می‌سازد. شاسی آن دارای پیچ‌های نصب از پیش قرار داده‌شده است که فرآیند نصب را سریع و آسان می‌کند و باعث حداقل وقفه در عملکرد ژنراتور می‌شود.

بهبود عملکرد ژنراتور: یکسو ساز ژنراتور به عنوان یکی از لوازم جانبی رایج برای ژنراتورها عمل می‌کند و عملکرد کلی آن را به طور مؤثری افزایش می‌دهد. با استفاده از این قطعه با کیفیت بالا، می‌توانید اطمینان حاصل کنید که ژنراتورتان با کارایی و اطمینان بیشتری کار خواهد کرد و پاسخگوی تمامی نیازهای عملیاتی خواهد بود.

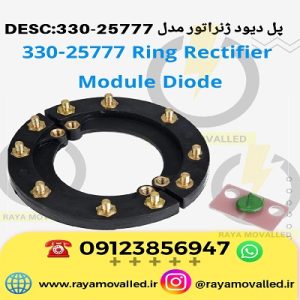

DIOD desc 330 - 25777

پارامترهای مهم برای و سایر یکسو ساز ژنراتور 330-25777 که به‌عنوان قطعه جایگزین برای ژنراتورهای Leroy Somer عرضه می‌شوند را می‌نویسم. این مشخصات بر اساس اطلاعات محصولهای مشابه 330-25777 است (چون دیتاشیت رسمی تولیدکننده دقیق برای این قطعه معمولاً منتشر نمی‌شود و فروشندگان مشخصات پایه را می‌دهند):
📌 مشخصات فنی عمومی 330-25777
🔹 نوع قطعه
• پل دیود/Rectifier Bridge برای ژنراتور (یکسو کننده جریان سه‌فاز خروجی ژنراتور به DC)
• معمولاً شامل دو ماژول با مجموعه دیودهای مثبت و منفی و واریتور (Varistor) در بسته‌بندی
• مناسب برای ژنراتورهای بدون جاروبک (Brushless) با رگولاتور تحریک دینام
🔌 مشخصات الکتریکی
• جریان نامی (Rated Current): حدود 25 آمپر (25 A)
→ یعنی بیشترین جریان پیوسته‌ای که پل دیود می‌تواند تحمل کند در محدوده ~25 A است.
• ولتاژ نامی (Rated Voltage): حدود 800–1200 ولت (V)
→ محدوده ولتاژ فاز AC که پل می‌تواند یکسوسازی کند.
• تعداد فاز: سه‌فاز (3-phase) bridge برای یکسوسازی خروجی ژنراتور سه‌فاز.
→ شامل چند دیود داخلی (مثلاً 3 مثبت + 3 منفی) برای شکل‌دهی پل.

DIOD desc 330 - 25777

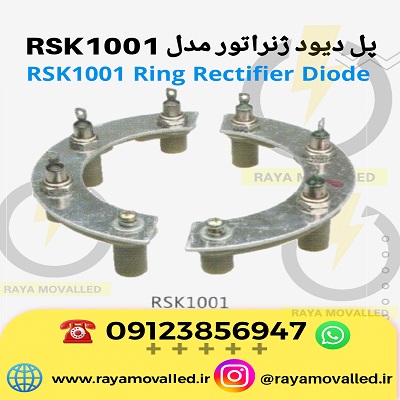

دیود ژنراتور سه فازRSK1001از چند دیود ساخته شده و به عنوان یک پل دیود (diode bridge) در ژنراتورها عمل می‌کند تا:• خروجی AC (جریان متناوب) ژنراتور را به DC (جریان مستقیم) تبدیل کند• برای بخش‌های مدار که نیاز به برق DC دارند، این تبدیل ضروری است.
📌 2. کاربرد در ژنراتورهااین قطعه معمولاً برای ژنراتورهای Stamford BC16/18 استفاده می‌شود.
📌 3. جریان و توان• معمولاً از RSK1001 برای جریان تا حدود 25 آمپر استفاده می‌شود.
📘 ساختار داخلی (به زبان ساده)
این کیت معمولاً شامل: ✔️ چند دیود که در یک مجموعه بسته شده‌اند✔ برخی مدل‌ها همراه با واریستور برای محافظت هستند✔ اتصال + و − برای ورود/خروج برق DC
این نوع آرایش در پل دیود باعث می‌شود که جریان AC ورودی به صورت DC تثبیت‌شده تبدیل شود.
RSK1001 از ژنراتور AC خروجی می‌گیرد و آن را به DC تبدیل می‌کند تا دیودها و پل‌ها بتوانند این بخش‌ها را تغذیه کنند.
🧠 نکته فنی سریع
📍 RSK1001 در یک ژنراتور به طور معمول روی ماژول تحریک (Exciter) قرار می‌گیرد
📍 دیودها به صورت یک پل سه‌فاز یا چندگانه بسته شده‌اند تا AC از سه‌فاز به DC تبدیل شود.

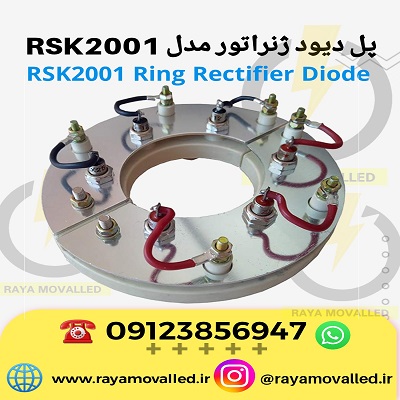

DIOD rsk2001

دیود نعلی دیزل ژنراتور RSK2001 یک دیود یکسوساز قدرت (Fast / Switching Diode) است که معمولاً در مدارهای منبع تغذیه سوئیچینگ، تلویزیون، مانیتور، اینورتر و مدارهای فرکانس بالا استفاده می‌شود.
در ادامه، شرح کارکرد آن را به‌صورت ساده و کاربردی توضیح می‌دهم:
🔹 وظیفه و نحوه کار دیود RSK2001
دیود RSK2001 مانند سایر دیودها جریان را فقط در یک جهت عبور می‌دهد و در جهت مخالف مانع عبور جریان می‌شود. تفاوت اصلی آن با دیودهای معمولی (مثل 1N4007) این است که:✅ سرعت قطع و وصل بسیار بالاتری دارد✅ برای فرکانس‌های بالا مناسب است✅ تلفات کمتری در مدار ایجاد می‌کند
به همین دلیل در مدارهای سوئیچینگ استفاده می‌شود.
🔹 عملکرد در مدار
وقتی:• آند نسبت به کاتد مثبت شود → دیود روشن شده و جریان عبور می‌کند• پلاریته برعکس شود → دیود خیلی سریع خاموش می‌شود (Fast Recovery)
این خاموش شدن سریع باعث می‌شود:• گرمای کمتر• نویز کمتر• راندمان بالاتر مدار🔹 کاربردهای رایج
• منبع تغذیه سوئیچینگ (SMPS)• مدار افقی • مدار فلای‌بک• اینورترها• یکسوسازی ولتاژ پالسی

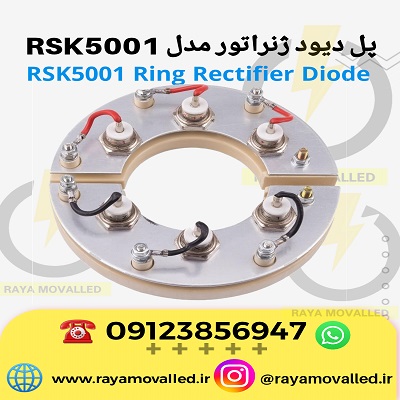

DIOD rsk5001

در ادامه شرح عملکرد و ساختمان بخش پل دیود ژنراتورRSK5001 آورده شده است تا این مجموعه دقیقاً چه‌کاری انجام می‌دهد و چطور ساخته شده‌است:
یک کیت یکسو کننده (Rectifier Kit) برای ژنراتورهای آلترنتور سری Stamford (مشهوراً HC4/HC5) است. این قطعه‌ها در اصل در بخش مدار تحریک (excitation) آلترنتور استفاده می‌شوند و وظیفه‌شان تبدیل جریان متناوب به مستقیم تأمین شده از سیم‌پیچ‌های روتور است.
⚙️ ساختمان فیزیکی RSK5001
این کیت معمولاً شامل موارد زیر است:
• دیودها (Diodes):
• معمولاً شامل ۳ عدد دیود “رو به جلو” (Forward) و ۳ عدد دیود “معکوس” (Reverse) است.
• این ۶ دیود از نوع دیود قدرت (Power Diodes) هستند که قادر به عبور جریان بالا و تحمل ولتاژ معکوس مناسب برای سیستم ژنراتور می‌باشند.
• واریستور (Varistor):
• یک عنصر حفاظت در برابر ناپایداری‌ها یا نوسانات شدید ولتاژ است تا از آسیب رسیدن به دیودها جلوگیری کند.
این قطعات معمولاً روی پلیت فلزی یا هیت‌سینک نصب می‌شوند تا حرارت تولیدی در حین کار دفع شود.

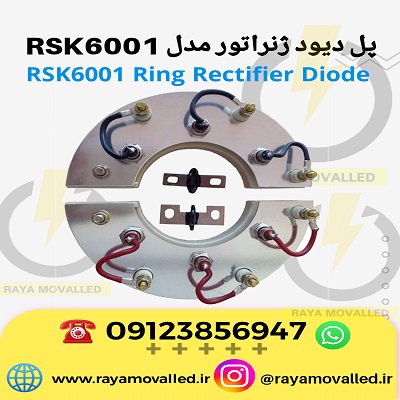

DIOD rsk6001

یکسو ساز ژنراتور RSK6001 در واقع یک دیود تکی نیست، بلکه یک کیت یا ماژول یکسوساز (Rectifier Kit) است که بیشتر در ژنراتورهای Stamford و ژنراتورهای بدون جاروبک (Brushless Alternator) استفاده می‌شود.
ساختمان (Structure)کیت RSK6001 معمولاً از اجزای زیر تشکیل شده است:
🔹 دیودها• ۳ دیود مثبت (+)• ۳ دیود منفی (−)• دیودها از نوع قدرت (Power Diode) هستند• جریان نامی معمولاً حدود 70 آمپر• ولتاژ معکوس بالا (مناسب برای ژنراتور)
🔹 هیت‌سینک (Heat Sink)• دیودها روی پایه آلومینیومی یا صفحه خنک‌کننده نصب می‌شوند• برای دفع حرارت تولیدشده در زمان عبور جریان
🔹 سیم‌ها و اتصالات• سیم‌های خروجی برای اتصال به:• سیم‌پیچ کمکی استاتور (Auxiliary Winding)
• سیم‌پیچ روتور (Field / Excitation)
🔹 قطعات حفاظتی (در برخی مدل‌ها)• وریستور (MOV) یا مقاومت حفاظتی• برای جلوگیری از آسیب در برابر اضافه ولتاژ و ضربه‌های الکتریکی

پرسش وپاسخ پل دیود ژنراتور

Q1. وظیفه اصلی دیودهای ژنراتور در تولید برق چیست؟

دیودهای ژنراتور نقش یکسو کننده جریان متناوب (AC) تولید شده توسط ژنراتورها را ایفا می کنند و آن را به یک جریان ثابت و یک جهته جریان مستقیم (DC) تبدیل می کنند. این فرآیند اصلاح برای سازگاری با دستگاه های الکترونیکی مختلف اساسی است.

Q2. چگونه انواع مختلف دیودهای یکسو کننده به راندمان تولید برق کمک می کنند؟

دیودهای یکسو کننده مختلف، از جمله یکسو کننده های نیمه موج، تمام موج و پل، با یکسو کردن ولتاژ AC به بازده تولید برق کمک می کنند. انتخاب نوع دیود بر صافی و سازگاری خروجی DC حاصله تأثیر می گذارد و فرآیند تبدیل را بهینه می کند.

Q3. اهمیت دیودهای زنر در سیستم های تولید برق چیست؟

دیودهای زنر نقش مهمی در تنظیم ولتاژ در سیستم های تولید برق دارند. دیودهای زنر با حفظ ولتاژ ثابت در پایانه‌های خود، به تثبیت توان تولیدی کمک می‌کنند و اطمینان حاصل می‌کنند که نیازهای ولتاژ خاصی را برای کاربردهای مختلف برآورده می‌کند.

Q4. دیودهای ژنراتور به ویژه در مورد اتلاف گرما با چه چالش هایی روبرو هستند؟

یکی از چالش ها اتلاف موثر گرمای تولید شده در طول فرآیند یکسوسازی است. تحقیقات در حال انجام بر روی توسعه دیودهایی با قابلیت های مدیریت حرارتی بهبود یافته برای مقابله با این چالش و افزایش قابلیت اطمینان دیودهای ژنراتور متمرکز است.

Q5. فناوری های هوشمند چگونه در سیستم های دیود ژنراتور ادغام می شوند و چه مزایایی دارند؟

فن‌آوری‌های هوشمند، از جمله حسگرها و دستگاه‌های نظارت، در سیستم‌های دیود ژنراتور برای تجزیه و تحلیل عملکرد زمان واقعی یکپارچه شده‌اند. این ادغام تعمیر و نگهداری پیشگیرانه را امکان پذیر می کند، زمان خرابی را به حداقل می رساند و قابلیت اطمینان و پاسخگویی کلی تنظیمات تولید برق را افزایش می دهد.

Q6. دیودهای ژنراتور فراتر از تولید برق چه کاربردهایی دارند؟

دیودهای ژنراتور در الکترونیک روزمره، سیستم های خودرو، شبکه های ارتباطی و مدارهای نشانگر کاربرد دارند. قابلیت اطمینان، کارایی و توانایی آنها در تنظیم پارامترهای الکتریکی آنها را به اجزای ضروری در دستگاه ها و سیستم های الکترونیکی مختلف تبدیل می کند.

Q7. چگونه دیودهای شاتکی در به حداقل رساندن تلفات برق در مدارهای ژنراتور کمک می کنند؟

دیودهای شاتکی که به دلیل سرعت سوئیچینگ و افت ولتاژ رو به جلو کم شناخته شده اند، به حداقل رساندن تلفات برق در مدارهای ژنراتور کمک می کنند. افت ولتاژ رو به جلو کمتر آنها اتلاف توان را کاهش می دهد و بازده کلی تبدیل توان را افزایش می دهد.

Q8. چه پیشرفت هایی در فناوری دیود ژنراتور برای همسویی با اهداف پایداری ایجاد شده است؟

پیشرفت در مواد نیمه هادی، شیوه های تولید پایدار، و اکتشاف مواد سازگار با محیط زیست به فناوری دیود ژنراتور آگاه تر از محیط زیست کمک می کند. هدف محققان این است که فناوری دیود را با تلاش های جهانی برای کاهش اثرات زیست محیطی قطعات الکترونیکی هماهنگ کنند.
