برد کنترل دیپسی DSE 4520 نمایندگی فروش

برد کنترل دیپسی DSE 4520 یکی از پرفروشترین و محبوب ترین و در عین حال ساده ترین برد اتوماتیک محصولات دیپسی و همچنین به لحاظ کیفیت فنی ، کارایی ، با اوپراتوری بسیار اسان ساخت کشور انگلستان و در تابلو های اتوماتیک ژنراتور گازسوز و دیزلی مورد استفاده قرار می گیرد. از این برد با نام های برد دیپسیDSE 4520 MK2  ، برد کنترلر دیپسیDSE4520 ، برد کنترل DEEPSEA 4520  یاد می شود.برد کنترل از طریق نرم افزار کابر پسند PC SUITE و نظارت بر دستگاه را انجام میدهد. برد کنترل دیپسی   DSE 4520قابلیت نصب بر روی تابلو چنج اور انواع دیزل ژنراتور و ژنراتور گازسوز (پرکینز،ولوو،کامینز،MWM،DEUTS،LOVOL،MTU) و غیره را دارد. این برد در مقایسه با سایر برند ها در شرایط آب و هوایی بحرانی (گرما ، سرما ،رطوبت و گرد غبار) به لحاظ کیفیت بدنه و IP بالای آن به راحتی کار می کند در صورتی که برندهایی همچون COMAP به طور مثال در جنوب کشور به دلیل شرایط آب و هوایی گرما از لحاظ کارکرد به مشکل و EROOR  می دهد. شرکت رایا مولد با سابقه چندین سال فروش برد کنترل دیپسی ساخت انگلستان اورجینال امادگی خود را جهت فروش برد های دیپسی انگلستان خصوصا برد دیپسیDSE 4520 MK2  اعلام میدارد لذا در صورت نیاز با کارشناسان شرکت رایا مولد تماس حاصل فرمایید.

برد کنترل دیپسی DSE 4520 - برد دیپسیDSE 4520 MK2 - برد کنترلر دیپسیDSE4520 - برد کنترل DEEPSEA 4520 - برد دیپسی 4520

ویژگی های اصلی برد کنترلر دیپسیDSE4520 ساخت انگلستان

  • سرعت عملکرد بالا
  • دارای صفحه نمایش دیجیتال با ابعاد 64 در 32 میلیمتر و تمایش اطلاعات دیزل ژنراتور در 4 خط
  • چند زبانه بودن برد کنترل دیپسی   DSE 4520
  • حالت ذخیره انرژی (POWER SAVING MODE)
  • کنترل از طریق 5 کلید (جهت دار و اوکی) و کلید های تنظیم
  • دارای حالت اتو استارت و راه اندازی اتوماتیک
  • قابلیت نمایش EROOR دستگاه
  • امکان ارتقا از طریق ماژول های ورودی و خروجی
  • نظارت بر سرعت دور ژنراتور RPM از طریق سنسور پیکاپ وصل به برد کنترل
  • سیستم پسوورد جهت ورود به تنظیمات برد کنترل دیپسی مدل 4520
  • قابلیت حالت ذخیره انرژی و مصرف کم
  • قابلیت حالت SLEEP MODE در این برد
  • هشدار سوخت در صورت نزدیکی به اتمام دیزل ژنراتور و نظارت بر پمپ سوخت
  • دارای پورت های RS485،RS232 و پورت USP جهت تنظیم برد کنترل دیپسی  DSE 4520 (DSE4520 MKII) و مانینورینگ از راه دور
  • نمایش دمای آب موتور
  • نمایش ولتاژ باطری
  • قابلیت تنظیم سرویس و نگهداری دیزل ژنراتور و برنامه ریزی آن
  • مانیتورینگ و حفاظت از ولتاژ و جریان تولیدی دیزل ژنراتور
  • نمایش توان های راکتیو اکتیو و مصرفی به صورت KW , KVA،KVAR بر روی نمایشگر برد کنترل DEEPSEA 4520
  • قابلیت نمایش ضریب قدرت بر روی نمایشگر به صورت COSφ برد کنترل دیپسی   DSE 4520
  • قابلیت اعلام و نمایش REVERS POWER جریان برگشتی در برد دیپسی
  • حفاظت بار و جریان اضافه ،نشتی و نامتعادلی جریان سه فاز
  • نمایش میزان ولتاژ دینام
  • نمایش میزان و تعداد دفعات استارت
  • دارای 4خروجی قابل تنظیم به صورت DIGITAL و 3 ورودی ANALOG , DIGITAL جهت تنظیم
  • ارسال خطا به صورت SMS
  • قابلیت تنظیم هیتر
  • نمایش ساعت کارکرد موتور
  • نمایش فرکانس
  • نمایش میزان فشار روغن موتور از طریق سنسور روغن دیزل ژنراتور
  • دارای ثبت رویداد و خطا 250 مورد
  • قابلیت خاموش نمودن ژنراتور در مواقع بحرانی
  • دارای جنس بدنه و کلید با کیفیت بالا و محفظه ماژول محکم دارای IP65

[/vc_column_text]

برد کنترل دیپسی 4520 کنترلر دیپسی dse4520 رایا مولد
[/vc_column][/vc_row]

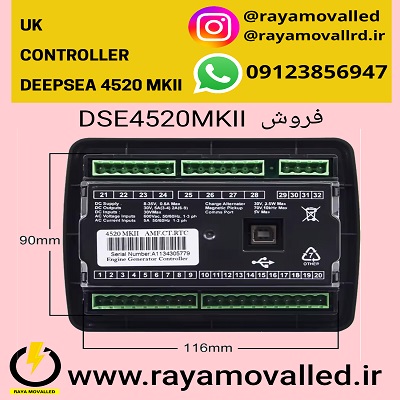

برد کنترل برد کنترل DEEPSEA 4520دارای ابعاد 140*43*113 میلیمتر و وزن آن 0.26 KG می باشد  ، و اندازه صفحه نمایشگر 118*92 میلی متر بوده و قابلیت نصب بر روی دیزل ژنراتور های فاقد و دارای ECU قابل نصب می باشد.

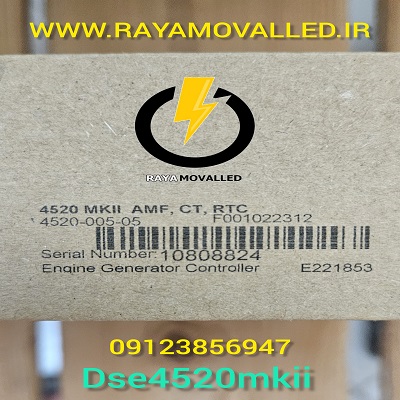

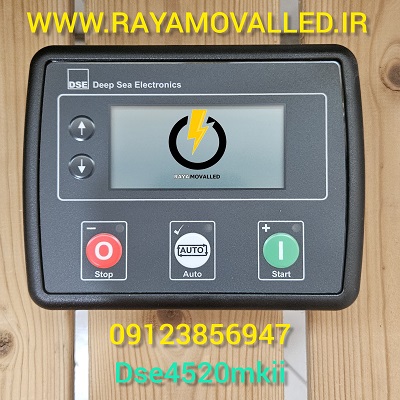

 این برد متاسفانه دارای نمونه تقلبی و چینی در بازار می باشد که استفاده از برد تقلبی سبب خسارات در موتور های ECU دار می شود. بر روی برد اصلی عبارت  MADE IN UK را در ظاهر پنل گوشه سمت چپ پایین مشاهده نمی شود و عبارت  DSE DEEP SEA ELECTRONICS را در سمت چپ بالا و عبارت 4520 MKII سمت راست بالا باید درج گردیده شود.

  قبل از خرید برد کنترلی باید برند و مدل موتور دیزل مشخص شود زیرا برخی از برندها فقط با پروتکل ارتباطی روشن و خاموش می شوند.

مشخصات کارکرد و تغذیه برد دیپسیDSE 4520 MK2

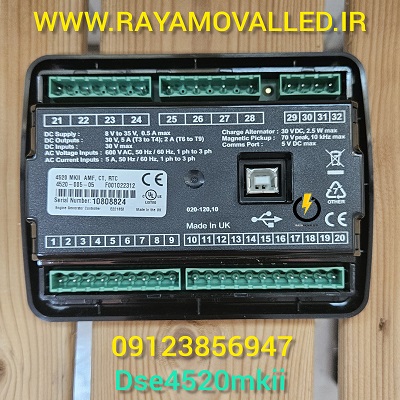

دارای ولتاژ تغذیه 3 الی 35 ولت ، فرکانس 3.5 تا 75 هرتز ، جریان مصرفی 15 آمپر dc و لتاژ سنسور دور =+5 ولت ، و قابلیت کارکرد در دمای منفی 30 درجه  تا مثبت 70 درجه سانتی گراد. می باشد.

ویژگی های اضافی برد کنترل دیپسی   DSE 4520:
  • صفحه نمایش وضعیت قابل تنظیم
  • برنامه ریزی چندگانه تاریخ و زمان
  • آلارم خطای شارژر
  • کنترل از صفحه نمایش
  • کنترل پمپ سوخت دستی
  • قابلیت توقف و شروع پیام کوتاه
  • نمایش مودم اتصال
  • حفاظت ریورس پاور (KVAR ،(KW

 اتصالات برد کنترلر دیپسیDSE4520

نصب برد کنترل دیپسی DSE 4520  بر روی دیزل ژنراتور و ژنراتور گازسوز

DSE به طور خودکار در مورد به روز رسانی ها اطلاع رسانی نمی کند. هر گونه به روز رسانی های آینده از این سند در وب سایت DSE به آدرس www.deepseaelectronics.com گنجانده شده است برد دیپسیDSE 4520 MK2 برای ارائه سطوح مختلف عملکرد ژنراتور مشترک طراحی شده است

برد کنترلر دیپسیDSE4520 به گونه‌ای طراحی شده‌اند که به اپراتور اجازه می‌دهند استارت ژنراتور را شروع و متوقف کنند ژنراتور و در صورت نیاز، بار را به صورت دستی یا خودکار به ژنراتور منتقل کنید.کاربر همچنین این امکان را دارد که پارامترهای عملکرد سیستم را از طریق صفحه نمایش LCD متنی مشاهده کند.

برد کنترل DEEPSEA 4520 موتور را کنترل می‌کنند و وضعیت عملیاتی و شرایط خطا را نشان می‌دهند.صفحه نمایش ال سی دی متنی ریزپردازنده قدرتمند ARM موجود در ماژول امکان ترکیب طیف وسیعی از موارد را فراهم می کند.

ویژگی های برد دیپسی 4520

  • نمایشگر LCD مبتنی بر نماد
  • ولتاژ RMS واقعی
  • نظارت بر جریان و توان
  • ارتباطات USB
  • نظارت بر پارامترهای موتور.
  • ورودی های کاملاً قابل تنظیم برای استفاده به عنوان زنگ هشدار یا طیف وسیعی از عملکردهای مختلف.
  • رابط ECU موتور با موتورهای الکترونیکی
  • DSE Configuration Suite نرم افزار PC اجازه می دهد تا توالی های عملیاتی انتخاب شده را تغییر دهید.
  • تایمرها، آلارم ها و توالی های عملیاتی. علاوه بر این، پیکربندی پانل جلویی یکپارچه ماژول ویرایشگر اجازه تنظیم این اطلاعات را می دهد.
  • دسترسی به توالی های عملیاتی حیاتی و تایمرها برای استفاده توسط مهندسان واجد شرایط، قابل تنطیم ومحافظت است
  • توسط یک کد امنیتی دسترسی به برد کنترل دیپسی DSE 4520 همچنین می تواند با کد پین محافظت شود. پارامترهای انتخاب شده می تواند باشداز پنل جلویی ماژول تغییر کرده است.اتصالات به ماژول از طریق کانکتورها صورت می پذیرد.

سوالات پرسش و پاسخ برد کنترل DEEPSEA 4520

سوال یک : بر روی دیزل ژنراتور ولوو یک برد کنترل دیپسی dse 4520  نصب نموده ایم به تابلو چنج آور و طبق نقشه و منوال پارامترهاشو تنظیم کردیم البته به صورت دستی نه نرافزار الان تو حالت اتومات زمانیکه برق شهر رو قطع میکنیم ژنراتور بی برق شدن رو میبینه و روشن میشه ولی خروجی های دیجیتال مربوط به قطع و وصل کنتاکتورهای برق اصلی و ژنراتور هیج واکنشی ندارند که ژنراتور زیر بار برهروی پنل هم قطع و وصل کلیدها طبق زمانبندی انجام میشه ولی خروجی‌ها که باید فرمان قطع و وصل رو بفرستن فعال نمیشن ایراد کار در کجاست؟

پاسخ: ۱- ابتدا بر اساس اینکه کنتاکتور یا کلید برای شهر و ژنراتور دارید انتخاب پالسی بودن یا نبودن رله را انجام دهید.
۲- انتخاب energised یا de-energized بودن را درست انجام دهید.
۳- پارامترهای Loading voltage و Loading frequency را درست انجام دهید.
۴- یکی از اشکالات اصلی تمام بردهای deep sea این هست که به صورت دیفالت چک بک از کلیدها یا کنتاکتورهای شهر و ژنراتور نمی گیرد یعنی اینکه وقتی فرمان وصل یا قطع به کلیدی می دهد فرض می کند که این فرمان اجرا شده است و led مربوطه را روشن یا خاموش میکند این نقص را باید حتماً در تابلو با تعریف یکی از ورودی ها برای کنتاکت کمکی کنتاکتور شهر و یکی دیگر از ورودیها به‌عنوان کنتاکت کمکی کنتاکتور ژنراتور برطرف شود.

سوال دو : این eroor بر روی صفحه برد دیپسیDSE 4520 MK2 مشاهده می شود دلیل آن  چیست؟

پاسخ: خطای fail to start
این خطا در زمان های زیر میتونه ظاهر بشه
کنترلر 3 بار فرمان استارت رو صادر کنه اما دستگاه روشن نشه
یا کنترلر فرمان استارت رو صادر کنه و دستگاه روشن بشه اما کنترلر مقادیر مربوط به روشن شدن دستگاه رو نبینه.

تشخیص برد اصلی DSE4520 از برد غیر اصلی
