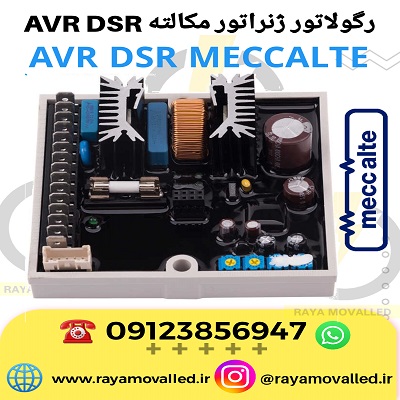

رگولاتور ولتاژ DSR رگولاتور AVR DSR نمایندگی فروش
رگولاتور ولتاژ DSR جهت تثبیت ولتاژ خروجی ژنراتور دیزلی و گازسوز بدون ذغال مورد استفاده قرار می گیرد. رگولاتور AVR DSR با سیم پیچ ژنراتور اصلی ( استاتور ) و سیم پیچ تحریک ژنراتور در ارتباط بوده و با حلقه بسته و فیدبک ورودی و خروجی جهت تنظیم و ثبات ولتاژ خروجی با دقتی 1 درصد ایجاد می نماید. در واقع برد AVR DSR (ALTERNATOR VOLTAGE REGULATOR) قطعه ای الکترونیکی که به طور خودکار ولتاز خروجی ژنراتور در پارامتر استاندارد از پیش تعین شده را تثبیت حفظ و جهت اطمینان خروجی با ولتاژ مورد نظر را جهت تغذیه مصرف کننده ایجاد می نماید. جهت خرید ویا مشاوره برد رگولاتور DSR اصلی ساخت انگلستان و جنس درجه یک ساخت چین با کارشناسان شرکت رایا مولد ارتباط برقرار نمایید.
نحوه عملکرد رگولاتور ولتاژ DSR
همانطور که می دانیم در هنگام استارت دیزل ژنراتور یا ژنراتور گازسوز در رتور ژنراتور مقداری پسماند مغناطیسی وجود دارد و در این زمان که موتور شروع به استارت و به چرخش در می آید در این حالت در خروجی ژنراتور ولتازی در حدود 5 تا 35 ولت دیده می شود در این حالت رگولاتور AVR DSR ولتاژ خروجی را جهت تغذیه دریافت نموده و به تحریک ژنراتور اعمال مینماید. با بالا رفتن جریان تحریک توسط avr ، ولتاژ خروجی افزایش می یابد این پروسه توسط برد AVR DSR انقدر تکرار می شود تا ولتاژ نامی در خروجی ایجاد گردد. ضمنا باید یاداور شد که در صورت افزایش ولتاژ خروجی ، جریان تحریک توسط رگولاتور کاهش می یابد و در صورت کاهش ولتاژ خروجی ، جریان تحریک به صورت اتوماتیک توسط رگولاتور افزایش می بابد.
مشخصات فنی رگولاتور ولتاژ DSR
رگولاتور DSR جهت ژنراتور دارای PMG و دارای پورت RS232 و RS485 جهت تنظیم پارامتر و تنظیم ژنراتور ، دارای منبع ولتاژ تغذیه تک فاز 40 تا 270 ولت AC ، محدوده فرکانسی 12 تا 72 هرتز ، حداکثر جریان خروجی 4 آمپر DC و جریان گذرا 12 ولت DC ، دارای دقت تنظیم ولتاژ 1 درصد از بی باری تا بار نامی ، 300 میلی ثانیه جهت بازیابی ولتاژ در 3 درصد مقدار تنظیم شده ، کنترل انالوگ از راه دور ، حفاظت در مقابل کاهش فرکانس و ولتاژ ، خروجی کلکتور باز ، ماژول دارای برنامع ریزی ، میزان کارکرد و کارکرد در دمای 40- تا 70 درجه سانتیگراد و کارکرد در رطوبت 95 درصد میتوان نام برد.
امکانات رگولاتور AVR DSR ژنراتور سه فاز مکالته
این برد دارای فیوز محافظ 5 آمپر قطع سریع نوع F ( این فیوز ژنراتور را از گرم شدن بیش از حد در مواقع خرابی ژنراتور حفظ می نماید.)، دارای رابط ارتباطی USB اینترفیس با ماژول آپشنال، دارای انواع حفاظت های نظیر کاهش فرکانس و ولتاژ ، دارای مدار محافظتی دور پایین ، قابلیت کنترل از راه دور در ژنراتور های زیر تا 400تا100 کاوا توان ، کارکرد در دمای بالا و رطوبت بالا به دلیل جنس خوب این برد ، دارای وزن 300 گرم و ابعاد 13.3 در 9.5 در 6.2سانتی متر و قابلیت استفاده در ژنراتور های سری ECP ECO می باشد.
برد AVR DSR مکالته یک AVR پیشرفته است که جایگزین تنظیم کننده ولتاژ خودکار قدیمی می شود. این تنظیم کننده ولتاژ کاملا دیجیتال کنترل می شود و به صورت استاندارد در تمام مدل های ECO و ECP ما نصب می شود.اتصالات در Mecc Alte DSR از طریق 15 کانکتور روشن/خاموش سریع است که فرآیند اتصال را سرعت می بخشد. این به ویژه در صورت اتصال مجدد یک دستگاه 12 سیم به هر ولتاژ خاصی مفید است. این رگولاتور با تمام ماشین های ECO و ECP سازگاری متقابل دارد و می تواند به صورت استاندارد با سیستم MAUX و سیستم های PMG ma استفاده شود، بنابراین هرگز نیازی به تغییر رگلاتور نیست. حسگر تک فاز آن به صورت استاندارد ارائه می شود.با استفاده از برد ارتباطی خارجی (DXR یا DL1)، اتصال کامپیوتر (RS232 یا USB) یا اتصال PLC (RS485 از طریق MODBUS) در دسترس است. این اجازه می دهد تا تغییرات در تنظیمات AVR، برای نظارت بر عملکردهای بلادرنگ (وضعیت ولتاژ، فرکانس یا DSR)، یا دانلود گزارش هشدار (نرم افزار ارتباطی از Mecc Alte در دسترس است).
خصوصیات برد رگولاتور DSR
منبع ولتاژ متغیر | 40 ÷ 270 Vac |
محدوده فرکانس | 15 هرتز ÷ 72 هرتز |
دقت تنظیم ولتاژ | ± 1٪ |
حداکثر جریان خروجی پیوسته | 5 Adc |
دمای محیط | -25°C ÷ +70°C |
مقررات | RMS واقعی یا اندازه گیری میانگین (70÷280 Vac) |
افت گذرا برق و اضافه ولتاژ | در ± 15٪ |
زمان بازیابی ولتاژ | در ± 3٪ از مقدار تنظیم شده، در کمتر از 300 میلی ثانیه |
اضافه ولتاژ گذرا در هنگام راه اندازی | کمتر از 5 درصد ولتاژ اسمی |
حس کردن | تک فاز |
پارامترها (قابل برنامه ریزی از طریق نرم افزار) | ولتاژ، STAB، AMP و هرتز را می توان با تریمر تنظیم کرد (پیش فرض) |
50/60 هرتز از طریق “جهنده” (پیش فرض) |
ویژگی ها رگولاتور ولتاژ DSR
کنترل از راه دور آنالوگ ولتاژ خروجی از طریق ولتاژ خارجی (0÷2,5Vdc) یا با پتانسیومتر خطی 10 کوم امکان پذیر است. |
حفاظت از سرعت کم با آستانه و شیب قابل تنظیم |
آلارم اضافه ولتاژ و کمبود ولتاژ |
حفاظت از جریان بیش از حد تحریک با مداخله تاخیری |
مدیریت اتصال کوتاه موقت (راه اندازی موتورهای آسنکرون) |
مداخله سیگنالینگ خروجی کلکتور باز (عایق نشده) دستگاه های محافظ (عایق روی ماژول DI1 اختیاری) با فعال سازی قابل برنامه ریزی با توجه به آلارم های فردی و امکان تاخیر در مداخله |
ذخیره سازی شرایط عملیات غیرعادی (نوع زنگ هشدار، تعداد رویدادها، مدت زمان آخرین رویداد، زمان کل) |
به خاطر سپردن زمان کارکرد رگولاتور (شروع از ویرایش 11 سفتافزار) |
رابط ارتباطی USB (با ماژول اختیاری USB2DxR) |
شرح نصب رگولاتور AVR DSR
DSR یک رگولاتور ولتاژ برای آلترناتورهای سنکرون است که برای کارکرد مستقل (Stand-alone) و انجام کالیبراسیون طراحی شده است.
برای دستیابی به بهترین عملکرد، باید رگولاتور را بهعنوان بخشی از یک سیستم در نظر گرفت که حداقل از سه جزء تشکیل شده است:
• رگولاتور DSR (بهعنوان واحد کنترل)
• یک ماژول ارتباطی (برای مثال USB2DxR)
• یک واحد نظارت (Supervision Unit)

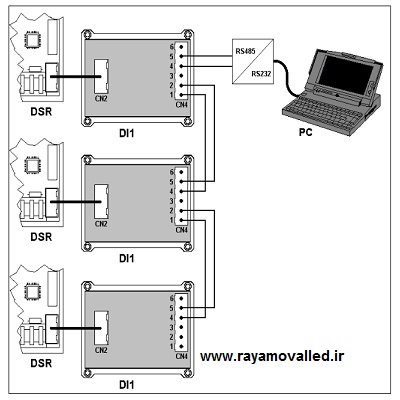

همانطور که در شکل ۵ نشان داده شده است.
کانکتورهای مربوط به اتصال ورودی/خروجی به ژنراتور و ماژول ارتباطی، روی خود رگولاتور DSR قرار دارند.
واحد نظارت (Supervision Unit) میتواند شامل یک رایانه شخصی (PC)، یک دستگاه «سنُوپتیک» (نمایشگر وضعیت) یا ترکیبی از هر دو باشد.
این واحد کار کنترل لحظهای (Real-time control) سیستم را انجام نمیدهد، بلکه امکان برنامهریزی و مشاهده کلیه پارامترهای کاری DSR را فراهم میکند.
اگر واحد نظارت دارای درگاه USB باشد، میتوان از ماژول ارتباطی USB2DxR برای برقراری ارتباط استفاده کرد.
۱.۱ رگولاتور (Regulator)
از آنجا که برد AVR DSR برای کنترل انواع مختلف ژنراتور طراحی شده است، برای دستیابی به بهترین عملکرد باید بهطور مناسب پیکربندی (Configure) شود.
بخش عمده تنظیمات در یک حافظه مجتمع غیر فرّار (EEPROM) ذخیره میشود.
در اولین روشن شدن رگولاتور، یک پیکربندی پیشفرض (Default configuration) روی آن فعال است که رایجترین نیازها را برآورده میکند و نصب را ساده میکند. در این حالت:
• تمامی تریمرها (VOLT, STAB, AMP, Hz) فعال هستند.
• ورودیهای پتانسیومتر خارجی و جامپر ۶۰ هرتز نیز فعال میباشند.
به این ترتیب، تنظیمات و کالیبراسیونهای اولیه بدون نیاز به تجهیزات اضافی قابل انجام است.
برد رگولاتور DSR در دو نسخه عرضه میشود:
• نسخه DSR (استاندارد): بهینهشده برای آلترناتورهای Mecc Alte سری ۳ تا ۳۸
• نسخه DSR/A: بهینهشده برای آلترناتورهای Mecc Alte سری ۴۰ تا ۴۶
این دو نسخه عمدتاً از نظر مقادیر پیشفرض پارامترها با هم تفاوت دارند.
توجه: پارامتری که ولتاژ خروجی را (در شرایطی که تریمر VOLT غیرفعال باشد) تعیین میکند، به صورت پیشفرض روی مقدار ۰ تنظیم شده است؛ بنابراین تنظیم ولتاژ از حداقل مقدار آغاز میشود.
۱.۲ ماژول ارتباطی (Communications module).
ماژول ارتباطی USB2DxR (که از طریق کانکتور COM روی DSR متصل میشود)، دارای یک درگاه USB است که از طریق آن میتوان:
• پارامترها (هم پارامترهای پیکربندی و هم پارامترهای بهرهبرداری) را تنظیم کرد،
• و وضعیت عملکرد ژنراتور را مانیتور (نظارت) نمود.
۲. مشخصات فنی دستگاه روی ژنراتور
ترجمه نکات فنی کلیدی:
رگولاتور کاملاً دیجیتال، مبتنی بر پردازنده سیگنال دیجیتال (DSP)
نصب روی خود ماشین (روی ترمینال باکس ژنراتور)
مناسب برای کلیه آلترناتورهای خودتنظیم (Self-regulated)
تغذیه ولتاژ: از ۴۰ تا ۲۷۰ ولت AC (از سیمپیچ کمکی، ولتاژ خروجی یا PMG)
بازه فرکانس کاری: ۱۲ تا ۷۲ هرتز
سنجش ولتاژ با اندازهگیری True RMS یا میانگین، در بازه ۷۰ تا ۲۸۰ ولت AC
حداکثر جریان خروجی مداوم: ۵ آمپر DC
پیک جریان گذرا: ۱۲ آمپر DC
دقت تنظیم ولتاژ: حدود ±۱٪ از بیباری تا بار نامی، در شرایط استاتیک، با هر ضریب توان و در صورت تغییر فرکانس از ۵٪- تا ۲۰٪+ مقدار نامی.
اُفتها و افزایشهای گذرای توان در محدوده ±۱۵٪
زمان بازیابی ولتاژ تا داخل ±۳٪ مقدار تنظیمشده: کمتر از ۳۰۰ میلیثانیه.
اضافهولتاژ گذرا در هنگام راهاندازی: کمتر از ۵٪ ولتاژ نامی.
سنسینگ تکفاز
پارامترهای VOLT, STAB, AMP و Hz بهصورت پیشفرض با تریمرهای روی برد قابل تنظیم هستند؛ همه پارامترها همچنین از طریق نرمافزار نیز قابل برنامهریزیاند.
امکان کنترل از راه دور آنالوگ ولتاژ خروجی از طریق ولتاژ DC (۰ تا ۲٫۵ ولت) یا یک پتانسیومتر خطی ۱۰ کیلو.
دمای مجاز محیط کار: ۲۵- تا ۷۰+ درجه سانتیگراد
حفاظت کمبود سرعت (Underspeed) با آستانه و شیب قابل تنظیم.
آلارم کمبود تحریک / از دست رفتن تحریک.
حفاظت اضافهجریان تحریک با مداخله تأخیری.
امکان مدیریت اتصالکوتاه موقت، مثلاً هنگام راهاندازی موتورهای القایی.
خروجی APO به صورت ترانزیستور کالکتور باز (Open Collector) برای اعلام آلارمها، با سطح فعال و تأخیر قابل تنظیم.
هشدارهای ایمنی مهم
برای جلوگیری از بروز آسیب به افراد و تجهیزات، اجرای رویههای توصیفشده در این راهنما صرفاً باید توسط پرسنل متخصص و واجد صلاحیت که بهطور کامل با محتوای این دستورالعمل آشنا هستند انجام شود.
در هنگام وصل بودن تغذیه، ولتاژهای موجود در دستگاه میتواند برای اپراتور مرگآور باشد.
• تمام اتصالات باید فقط در حالت بدون برق (Power OFF) انجام شود.
• روکشها و حفاظهای پلاستیکی روی کانکتورهای J1 و J2 به هیچ عنوان نباید برداشته شوند.
نصب (INSTALLATION) – خلاصه بخش ترجمهشده
• پس از دریافت رگولاتور ولتاژ DSR دیجیتال، باید از نظر آسیبهای احتمالی ناشی از حملونقل یا جابهجایی، بازرسی ظاهری انجام شود.
• در صورت مشاهده آسیب، باید فوراً حملکننده، شرکت بیمه، فروشنده یا Mecc Alte را مطلع نمود.
• در صورت عدم نصب فوری، دستگاه باید در بستهبندی اصلی و در محیطی عاری از گردوغبار و رطوبت نگهداری شود.
• محل نصب معمول رگولاتور، جعبه ترمینال ژنراتور است.
• رگولاتور با دو پیچ M4x20 یا M4x25 نصب میشود و باید در نقطهای قرار گیرد که دمای آن از حدود محیطی مجاز تجاوز نکند.
• بر روی رگولاتور یک فیوز حفاظتی ۵ آمپر تندکار تعبیه شده؛ در صورت سوختن، فقط باید با فیوزی همنوع و هممقدار جایگزین شود.
